堤壩提岸防洪格賓網的設計要點     卓昌格賓網生產廠家

格賓網方案優點較多，抗沖性好，不易產生斷裂等破壞，對基礎要求較小、耐久性好、對施工人員要求不高，在河道的上中下游中適用范圍較廣;從改善生態環境的角度分析，易于植被生長，今天卓昌小編堤壩提岸防洪格賓網的設計及要點

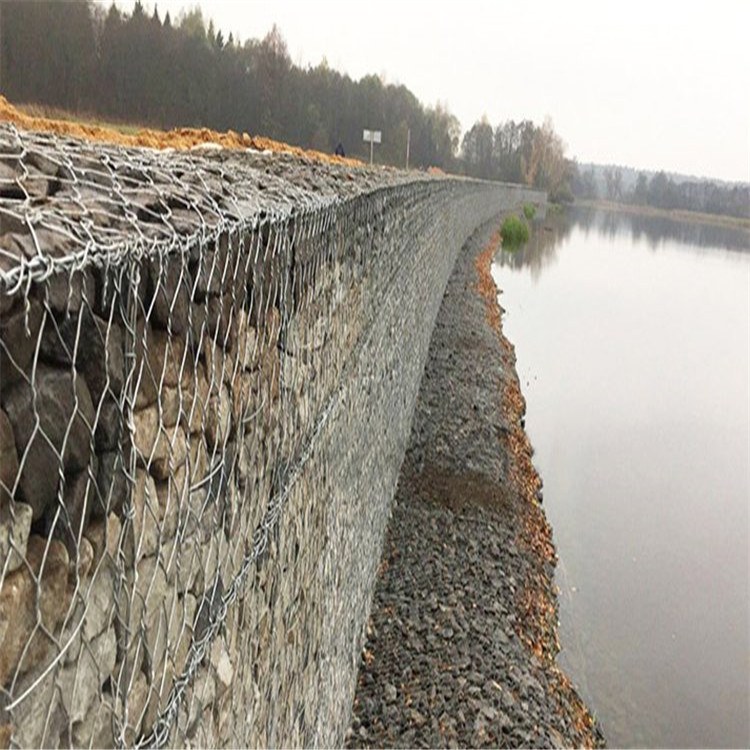

參數設計

護腳寬度確定，取3～5倍的斜沖的沖刷深度。根據相關規范，按照以下公式確定防護工程產生的沖刷深度：

式中：α為岸坡與水流流向的交角，°;?hp為局部沖刷深度，m;m為迎水面邊坡系數;d為坡腳處土壤計算粒徑，m;g為重力加速度，m/s2;Vj為水流的局部沖刷流速，m/s，結果如表1所示。

根據沖刷深的計算結果，確定各段護岸護腳的水平防護寬度為5m。

格賓石籠網擋墻背水側鋪設400g/m2的土工布進行反濾，格賓石籠網擋墻基礎下設100mm砂墊層，格賓石籠網網箱單體規格為2.0m×1.0m×1.0m，網箱沿水流方向上每隔1.0m設置一道隔片。網箱采用機械編制網籠，網孔尺寸130mm×150mm。護腳防護型式采用綠濱墊水平防護，水平防護寬度為5m。綠濱墊水平防護網箱單體規格分別為5.0m×2.0m×0.45m，網箱沿水流方向上每隔1.0m設置一道隔片，下設400g/m2的土工布進行反濾、100mm砂墊層。

施工要點

1 鋪設土工布

在河堤頂面、石籠底層加設一層土工布，目的在于穩定、約束石籠的位移，并將土壤的局部應力傳遞或分散于大面積中，從而增強土體與土工布間的摩擦阻力。同時，土工布對土體或水面可以起防護和防沖作用，還可以阻擋土壤顆粒通過，減少因土粒流失引發的土體結構破壞問題。鋪設土工布前，將布下基面鏟平，土工布質量也經檢驗合格;自下側開始，依次向上側平展鋪設，避免土工布打皺;土工布接縫與坡面線相互交錯，水平接縫距離不得小于1.5m。對于坡面，應對土工布的一端進行錨固處理，并鋪開卷材，確保土工布為緊固狀態，同時還需在土工布上方均勻鋪設砂袋。土工布鋪設時，兩端拉緊，沒有褶皺。鋪設完畢后，及時施工墊層，以防止土工布長時間暴露。

2 格賓網箱組裝

網箱隔網為單層，隔網沿長度方向布置，間距1.0m。網片網孔為13cm×15cm，采用鋅-5%鋁-混合稀土合金鋼絲，網面鋼絲直徑2.5mm，邊絲直徑3.0mm，扎絲直徑2.2mm;鋼絲直徑2.2m、2.5m、3.0m，鍍層重量≥215g/m2、230g/m2、245g/m2。網身與間隔網之間垂直相交，綁扎后構成正方形或長方形的網墊。單獨的網箱中各網片按要求位置用綁絲固定在邊網上，綁扎絲間距25cm。單獨網箱成型后，將各網箱前后左右并排，各網箱之間確保四角位置也用綁絲連接，網箱間連成一體。

3 填充卵石

該工程的塊石料場與項目距離較遠，而地區河道河床與周邊的卵石較多，質地堅硬。網箱采用符合設計要求的卵石填充，填充時采用挖掘機分層填充，每層的厚度控制在25cm以下，不得一次填滿?？紤]到石頭的沉降問題，表層填石適當高出網箱約5cm。每組格賓網箱應同時進行投料，確保格賓籠形狀時刻保持方正狀態[3]。在投料過程中，需先在箱底部鋪設粒徑為70mm～100mm的卵石，在箱籠的四個邊角位置堆砌粒徑為100mm的卵石，使用適宜級配的石料分層鋪設。當石料填充高度達到箱體設計高度時，再選用比例為20%的顆粒級配較好的砂礫進行填充，確保填充密實，無空隙。對于外露部位，需施工人員整平，確保外部美觀。

.4 扎封箱蓋

在封蓋前，頂部石料必須堆砌平整。施工單位使用封蓋夾對各端的結點進行固定，后綁扎。封蓋與網箱的邊框線必須相交，間隔25cm綁扎一道。
